校正阀及挡板是用来测量网子（毛布或干网）位置的装置，把网子位置信号传给气控单元，气控单元通过控制气缸来调整导辊的位置使网子运行在正常位置，防止网子的损坏。

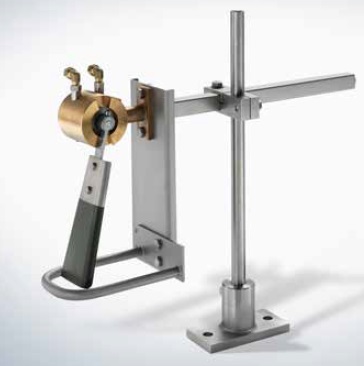

校正阀外壳为黄铜，内部换向节流阀采用陶瓷材料，挡板为不锈钢，表面镶嵌陶瓷板或耐磨材料，从而大大提高了使用寿命。校正阀分为两种，单作用及双作用，双作用阀用于湿部或干部，单作用阀一般用在干部（操作侧及传动侧各一只），可以减少干网边的磨损延长干网的使用寿命。

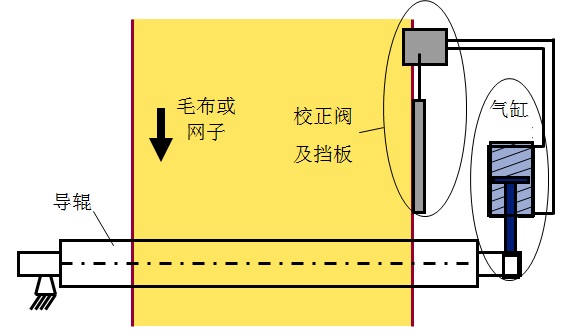

湿部或干部（双作用阀）

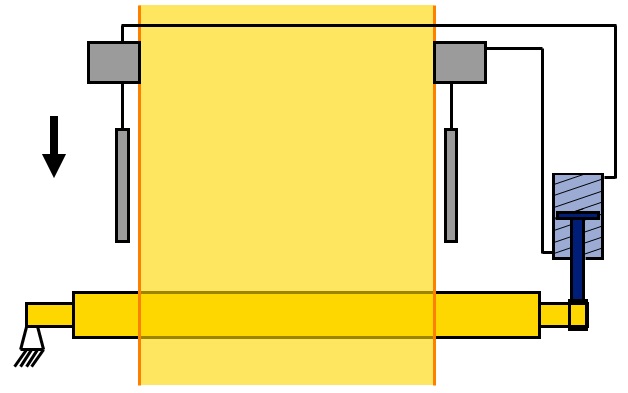

干部（单作用阀）

校正阀及挡板选型指南
    1 2 3 4 5
■■HCV-□□-□□-□
1-2.  DA: 双作用校正阀
SA: 单作用校正阀
3-4.  01: 挡板-陶瓷板
      02: 挡板表面镀铬
      03：挡板表面喷涂碳化钨
5.    0: 不带导向板、立柱等安装支架
      1: 带导向板等安装支架
      2：带导向板、立柱等安装支架
